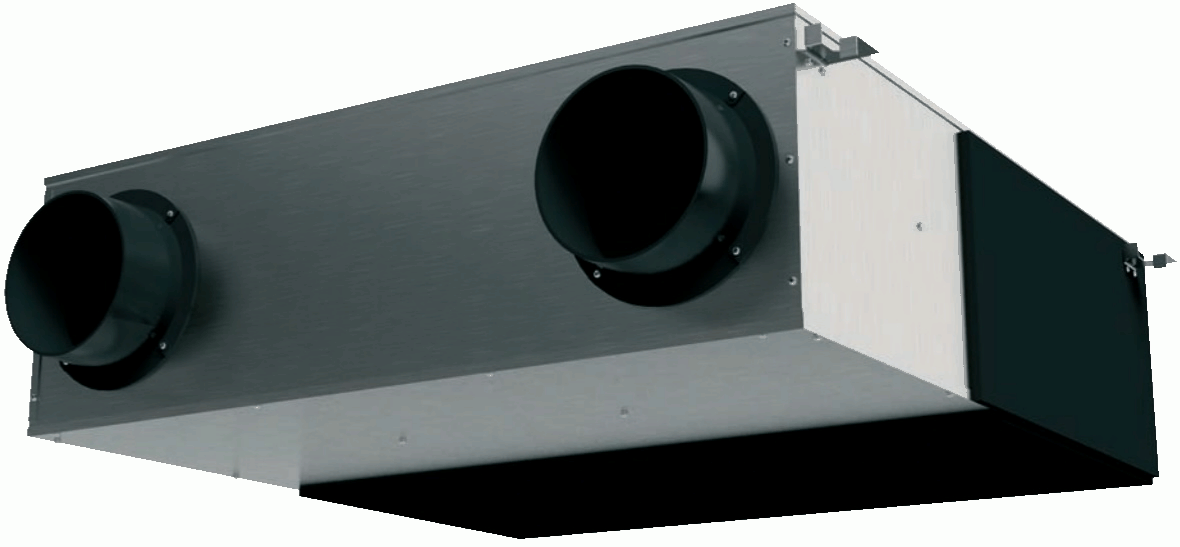

Electrolux Star serijos oro tiekimo-ištraukimo šilumos atgavimo įrenginiai (rekuperatoriai)
Grynas oras ir drėgnumo kontrolė
Sutikite, kad grynas oras plius drėgmės kontrolė yra komfortiško patalpos klimato pagrindas. Serijos STAR šilumos atgavimo įrenginiai – tai rekuperacijos įrenginiai grynam orui tiekti ir panaudotam orui šalinti.
Inovacijos
Tiekimo įrenginys pasižymi visiškai nauju požiūriu į oro kokybę bei energijos taupymą, kuris remiasi šiuolaikinėmis medžiagomis ir inovaciniais ventiliacijos sprendimais. Rekuperatoriaus konstrukcijos ypatybė – padidintas šešiakampio formos membraninio tipo itin efektyvus šilumos mainų (rekuperacijos) blokas - šilumokaitis, kuris leidžia užtikrinti ne tik šilumos mainus, bet ir drėgmės apykaitą. Šilumos mainai suteikia galimybę nešildyti papildomai tiekiamo į patalpą oro, norint pasiekti reikiamą temperatūrą, ir maksimaliai sumažinti elektros energijos sąnaudas. Drėgmės apykaita leidžia palaikyti reikiamą patalpos drėgmės lygį kuris nereikalauja kondensato surinkimo, bet kuriais darbo režimais, įskaitant atitirpinimą.
Oro valymas
Įrenginyje naudojami filtrai gaminami iš aukštos kokybes sintetinės EU5 valymo klasės medžiagos, tai leidžia veiksmingai valyti aplinkos orą.
Darbo sąlygos
Šaltomis Lietuvos klimato sąlygomis žiema garantuojama, jog rekuperatorius veiks stabiliai neapšaldamas, iki -10 °С lauko temperatūros. Jeigu temperatūra žemesnė kaip -10 °С, įrenginyje numatytas specialus rekuperatoriaus atšildymo (defrost) režimas.
Lengvai valdomas
Oro tiekimo-ištraukimo įrenginys komplektuojamas su išmaniąją automatikos valdymo ir parametrų palaikymo sistema.
Privalumai:
Kompaktiškumas
Dėl kompaktinės monoblokinės konstrukcijos įrenginiai lengvai montuojami tiesiog virš pakabinamų lubų.
Nereikalauja drenažo nuvedimo
Rekuperatoriaus medžiaga leidžia perduoti drėgmę iš šalinamo oro į tiekiamą, tokiu būdu kondensatas esantis šaliname ore kartu ir drėkina tiekiamą orą ir nesikaupia sistemoje.
Išmani valdymo sistema
Integruota automatikos sistema su nešiojamu pultu apsaugo rekuperatorių nuo apšalimo, kontroliuoja filtro užterštumą, leidžia programuoti įrenginio darbo režimą savaitei.
Tylus veikimas
Dėl vidinės ir išorinės izoliacijos pasiekiamos žemos triukšmo charakteristikos, įrenginys veikia be vibracijos.
Aukštas Energijos efektyvumas iki 90%
Oras šildomas ir drėkinamas nenaudojant elektros energijos, dėl membraninio rekuperatoriaus su padidintu šilumos mainų paviršiumi pasiekiamas naudingumo koeficientas iki 90%.
Konfortiškas drėgmės palaikymas
Plokštelinis membraninio tipo rekuperatorius absorbuoja šilumine energija perduodamas ją iš šalinamo tiekiamam šviežiam orui bei išlygina tiekiamo ir ištraukiamo oro drėgmės lygi.
Rekomenduojama eksploatuoti be elektros šildytuvo iki -10oC lauko oro temperatūros
Papildomas el.pašildytuvas EKA naudojant rekuperatoriaus signalą pašildo paduodamą lauko orą tik iki -10oC temp.
(Rekomentuojamu ir siulomu EKA bei EKA NV el. pašildytuvu galingumas yra apskaičiuotas prie delta T=13oC).
EKA šildytuvas be nepriklausomo valdymo turi įmontuotą kontaktorių, paleidėją ir apsaugą nuo perkaitimo
Šildytuvas valdomas signalu iš Electrolux rekuperatoriaus.
EKA NV šildytuvas su integruota automatika veikia autonomiškai pagal nustatytą temperatūrą (reguliatorius ant korpuso), turi temperatūros jutiklį, apsaugą nuo perkaitimo.
Šildytuvas įsijungia kai yra poreikis šildyti ir palaiko nustatytą temperatūrą pakeliant ją iki minus 10oC. Siulomu el. Pašildytuvu galingumas yra apskaičiuotas prie delta T=13oC. Temperatūros ribos yra -20C...+20oC. Norint pašildyti įeinantį orą iki aukštesnės nei minus 10oC temperatūros, naudojant EKA NV šildytuvus, reikia perskaičiuoti jų galingumus.
Electrolux produkcija turi europinį sertifikatą CE.
Techniniai duomenys
| |
|
EPVS-200 |
EPVS-350 |
EPVS-450 |
EPVS-650 |
EPVS-1100 |
EPVS-1300 |
|
Maksimalus rekuperatoriaus naudingumo koeficientas
|
% |
85 |
90 |
90 |
90 |
90 |
90 |
| Tinka energetinio naudingumo klasės pastatams |
|
A+ |
A++ |
A++ |
A++ |
A++ |
A++ |
|
Oro srautas prie 0 Pa
|
m3/h
|
205 |
340 |
440 |
650 |
1100 |
1280 |
| Oro srautas prie 100 Pa |
m3/h |
90 |
230 |
330 |
510 |
870 |
1100 |
|
Maksimalus naudojamas galingumas
|
W |
75 |
105 |
140 |
190 |
320 |
450 |
|
Maksimali darbo srovė
|
A |
0.3 |
0.5 |
0.6 |
0.9 |
1.5 |
2.1 |
|
Įtampa / dažnis
|
V/Hz |
230/50 |
230/50 |
230/50 |
230/50 |
230/50 |
230/50 |
|
Įrenginio svoris neto
|
kg |
17.0 |
28.5 |
33.2 |
43.0 |
66.5 |
81.3 |
|
Svoris pakuotėje
|
kg |
20.0 |
33.5 |
39.0 |
50.3 |
74.4 |
89.5 |
|
Rekomenduojamas pagalbinio elektros šildytuvo galingumas
|
kW |
0,39 |
1,00 |
1,40 |
2,20 |
3,80 |
4,80 |
| Garso lygis min/max |
dB(A) |
33/39 |
31/35 |
31/36 |
32/38 |
33/41 |
33/41 |
Matmenys ir pajungimo matmenys
| Matmenys, mm |
EPVS-200 |
EPVS-350 |
EPVS-450 |
EPVS-650 |
EPVS-1100 |
EPVS-1300 |
| Plotis |
420 |
670 |
815 |
995 |
890 |
1135 |
| Ilgis |
590 |
885 |
890 |
970 |
1325 |
1325 |
| Aukštis |
245 |
275 |
275 |
310 |
395 |
395 |
| Ortakio skersmuo |
95 |
145 |
145 |
195 |
250 |
250 |
Komplekte yra kabelis tarp rekuperatoriaus ir valdymo pulto 3 m ilgio (8 gyslų kompiuterinio tinklo kabelis).
Siūlomi EKA / EKA NV elektriniai ortakiniai pašildytuvai:
100-125 mm / 0,6 kW
160 mm / 1,0 kW
160 mm / 1,5 kW
200 mm / 2,2 kW
250 mm / 4,0 kW
250 mm / 4,8 kW 3f
